Jak przygotować połączenie kołnierzowe do uszczelnienia taśmą z ekspandowanego PTFE

Kiedy taśma z ekspandowanego PTFE sprawdza się najlepiej?

Samoprzylepna taśma PTFE bardzo skutecznie uszczelnia kołnierze o mocno uszkodzonych powierzchniach przy niskim ciśnieniu roboczym. Materiał ten wytrzymuje ciągły kontakt z niezwykle agresywnymi mediami przemysłowymi na liniach produkcyjnych.

Jako producent izolacji wysokotemperaturowych z Wałbrzycha obserwujemy, że w sektorze petrochemii często zastępuje ona klasyczne twarde uszczelki. Sprawdza się szczególnie w miejscach węzłów narażonych na ciągłe drgania całej instalacji. Elastyczna struktura ePTFE idealnie układa się na rysach.

Wysoka odporność chemiczna chroni wrażliwe połączenie przed żrącymi kwasami, zasadami i mocnymi rozpuszczalnikami. W przypadku kruchych kołnierzy szklano-emaliowanych lub plastikowych materiał pozwala na montaż bez nadmiernego docisku. Eliminuje to całkowicie ryzyko pęknięcia kołnierza przy dokręcaniu śrub. Taki produkt nie rozwiązuje jednak problemu samodzielnie przy ciśnieniach przekraczających wartość 40 bar. Zbyt wysokie parametry naprężeń mogą powodować niepożądane boczne wyciskanie struktury szczeliwa. W takich sytuacjach konieczne jest wcześniejsze zaplanowanie i wyrównanie uszkodzonej powierzchni metalu.

Jak prawidłowo aplikować materiał na kołnierzu?

Powierzchnia robocza kołnierza wymaga bezwzględnego i całkowitego oczyszczenia z resztek starych uszczelnień i ognisk rdzy. Pozostałości zaschniętego brudu lub oleju zawsze tworzą szybkie drogi dla groźnych nieszczelności. Oczyszczenie wykonuje się mechanicznie szczotką lub za pomocą specjalistycznych preparatów chemicznych.

Zupełnie czysta i sucha powierzchnia zapewnia najlepszą adhezję powłoki klejącej na taśmie. Zapobiega to późniejszemu przesuwaniu się ułożonego profilu podczas dociskania śrub montażowych. Ewentualne ubytki żeliwa czy stali należy trwale uzupełnić przed nałożeniem docelowego szczeliwa. Samo odtłuszczenie nie wystarczy, wyczyszczona instalacja musi też całkowicie wyschnąć.

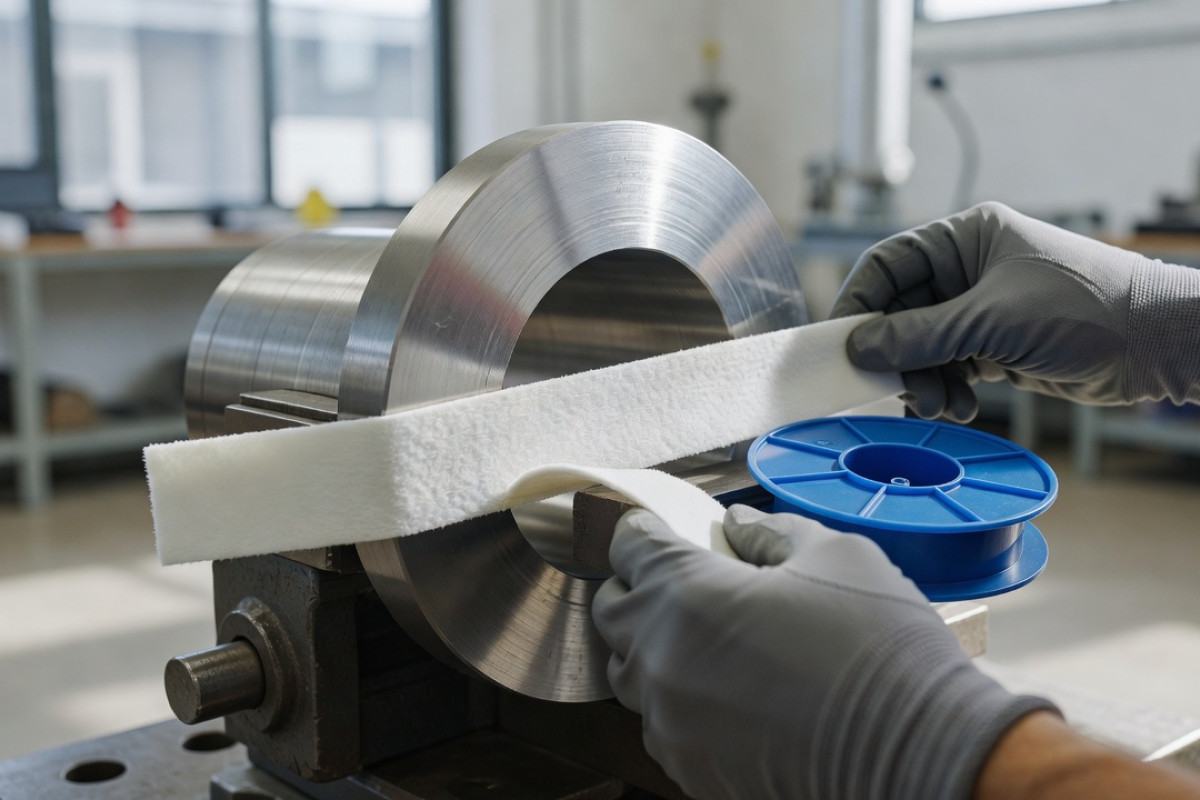

Aplikację zaczyna się tuż obok wybranego otworu na śrubę, nigdy dokładnie na nim. Usuwa się fragment papieru ochronnego i sukcesywnie dociska pasek obwodem do metalu. Końce materiału łączy się przez dokładne nałożenie z bezpiecznym zakładem wynoszącym około 20 milimetrów. Można też wykonać precyzyjne cięcie skośne pod kątem 15 stopni dla idealnego spasowania. Zapobiega to powstawaniu pustych przerw i niebezpiecznych pęcherzy powietrza na samym łączeniu. Bezwzględnie unika się prowadzenia profilu nad otworami i zbytniego naciągania polimeru.

Jak dobrać parametry uszczelnienia do wysokiej temperatury?

Uszczelnienia wyprodukowane z ekspandowanego PTFE zachowują stabilność w bardzo szerokim zakresie od -240 do +260 stopni Celsjusza. Dobór docelowej szerokości paska zależy wprost od fizycznych wymiarów powierzchni uszczelniającej samego kołnierza. Szerszy wariant powłoki po prostu znacznie lepiej i bezpieczniej wypełnia liczne nierówności.

W praktyce produkcyjnej firmy Europolit dobieramy strukturę uszczelnień indywidualnie pod kątem ciśnienia oraz specyfiki medium. Odpowiednia gęstość wyrobu i budowa wielokierunkowa pozwalają znacznie lepiej znosić zmienne obciążenia mechaniczne rurociągów. Dodatkowo materiał pozostaje obojętny wobec zdecydowanej większości typowych płynów i gazów przemysłowych. Parametry te ułatwiają serwisowanie instalacji w nowoczesnych elektrociepłowniach.

Grubość i docelową liczbę warstw z reguły zwiększa się przy nietypowej, zmiennej geometrii dociskanego złącza. Cel to uzyskanie w pełni optymalnej kompresji bez groźnego zjawiska wspomnianego bocznego wyciskania. Zbyt duże i szybkie naciągnięcie materiału podczas ręcznego nakładania prowadzi zawsze do błyskawicznej deformacji.

Co sprawdzić po montażu i jakie są ograniczenia ePTFE?

Po równomiernym dokręceniu śrub w zalecanej sekwencji weryfikuje się ostateczną grubość skompresowanej powłoki teflonowej. Należy też bezwzględnie i uważnie potwierdzić brak jakichkolwiek początkowych wycieków pompowanego medium z instalacji. Procedura ta gwarantuje bezpieczeństwo ciągłej pracy węzła.

Prawidłowo zamontowana i dobrana warstwa powinna być idealnie i równomiernie ściśnięta na całym badanym obwodzie. Styk połączonych końcówek uszczelnienia musi bezwzględnie zachować pełną ciągłość bariery blokującej wyciek. W razie wykrycia najdrobniejszej nieszczelności konieczne jest zdjęcie uszkodzonego profilu i staranna ponowna aplikacja. Regularna kontrola złączy po pierwszym uruchomieniu węzła pozwala wcześnie wychwycić naturalne efekty osiadania szczeliwa.

Jeśli planujesz serwis i docelowe uszczelnienie wymagających ciągów technologicznych, warto sprawdzić szczegółowe parametry materiałów bezazbestowych z naszej oferty. Zapewniają one bezpieczne funkcjonowanie mocno obciążonych układów.

Głównym ograniczeniem stosowania produktów z ePTFE pozostaje graniczna temperatura ciągła rzędu 260 stopni Celsjusza. Powyżej tego technicznego progu polimer po prostu traci swoje kluczowe właściwości powstrzymujące wysokie ciśnienie. Szczeliwo absolutnie nie toleruje też bezpośredniego kontaktu ze stopionymi metalami alkalicznymi ani silnymi środkami fluorującymi. W razie wątpliwości projektowych stosuje się specjalne rozwiązania hybrydowe lub całkowicie inne kompozyty uszczelniające.

Taśma z ekspandowanego PTFE dobrze uszczelnia kołnierze przy niskim ciśnieniu, nierównościach i agresywnych mediach, ale nie zastępuje innych rozwiązań przy zbyt dużych obciążeniach. Kluczowe są czysta, sucha powierzchnia, właściwy zakład, dobór szerokości i liczby warstw oraz kontrola po dociągnięciu śrub. Materiał zachowuje odporność chemiczną i termiczną do około 260°C.

FAQ

Kiedy taśma PTFE na kołnierzu jest dobrym wyborem?

Taśma PTFE jest dobrym wyborem przy kołnierzach z nierównościami, drobnymi uszkodzeniami powierzchni i w środowisku o wysokiej agresywności chemicznej. Sprawdza się zwłaszcza przy niskim ciśnieniu roboczym oraz tam, gdzie liczy się elastyczne dopasowanie do metalu. Nie jest jednak rozwiązaniem uniwersalnym dla bardzo wysokich obciążeń ciśnieniowych.

Jak przygotować kołnierz przed nałożeniem taśmy ePTFE?

Kołnierz trzeba całkowicie oczyścić z resztek starego uszczelnienia, rdzy, oleju i brudu, a następnie dokładnie osuszyć. Sama taśma najlepiej trzyma się na powierzchni gładkiej, suchej i odtłuszczonej. Ubytki w metalu należy wcześniej uzupełnić, bo materiał nie powinien pracować na zabrudzeniach ani na luźnych fragmentach podłoża.

Jak uniknąć pęcherzy i przerw podczas aplikacji taśmy PTFE?

Taśmę należy prowadzić równomiernie po obwodzie, zaczynając obok otworu na śrubę, a nie nad nim. Końce powinny zachodzić na siebie z zakładem około 20 mm albo być precyzyjnie docięte skośnie, żeby zachować ciągłość bariery. Trzeba unikać naciągania materiału, bo sprzyja deformacji, przerwom i pęcherzom powietrza.

Od czego zależy dobór szerokości i liczby warstw taśmy PTFE?

Dobór zależy od wymiarów kołnierza, jego geometrii, ciśnienia pracy i rodzaju medium. Szersza taśma lepiej wypełnia nierówności, a większa liczba warstw bywa potrzebna przy złożonej lub zmiennej powierzchni docisku. Zbyt duża grubość bez uzasadnienia może jednak zwiększyć ryzyko bocznego wyciskania materiału.

Jak sprawdzić, czy montaż taśmy PTFE został wykonany poprawnie?

Po równomiernym dokręceniu śrub należy sprawdzić, czy uszczelnienie jest ściśnięte na całym obwodzie i czy nie pojawiają się wycieki. Ciągłość połączenia w miejscu styku końców taśmy musi być zachowana bez szczelin. Jeśli pojawi się nieszczelność, trzeba usunąć profil i wykonać aplikację ponownie.
